SAT Multischalter
(18 Artikel)Zusätzlich bietet der GigaSwitch 9/20 LAN die TECHNILAN-Unterstützung, mit der es möglich ist, Internet und andere Netzwerkdienste im ganzen Haus über die vorhandene Sat-Verkabelung zu verteilen und damit Anschlüsse für beliebige netzwerkfähige Geräte anzubieten.
Der GigaSwitch 9/20 LAN ist alternativ für die Übertragung von DOCSIS-Signalen ausgelegt und somit ideal geeignet zur gleichzeitigen Nutzung der Internet & Telefon Angebote der Kabelnetzbetreiber in der Sat-Hausverteilanlage.
Grundeinheit
Die Grundeinheit 17/8 G verfügt über insgesamt 17 Eingänge. 16 davon sind Sat-ZF-Eingänge, die die Signalstränge von bis zu vier Quattro-LNBs aufnehmen können. Jedes Quattro-LNB verfügt über vier Ausgänge, an denen jeweils in Abhängigkeit zur Polarisationsebene ein bestimmter Frequenzbereich anliegt (ein sog. Satblock). Für jeden dieser Signalstränge steht am Multischalter ein Eingang zur Verfügung. Maximal können 16 Eingänge mit Sat-Signalen belegt werden. Der siebzehnte Eingang dient dagegen der Einspeisung von terrestrischen Antennensignalen.
Die Eingangssignale werden - wie bei allen hochwertigen Multischaltern - deutlich getrennt voneinander verarbeitet und mit einer sog. Schräglage verstärkt. Die Verstärkung ist dabei um so größer, je höher die Frequenz des Signals ist. Damit wird die stärkere Dämpfung der höheren Frequenzen im Kabel ausgeglichen.
Stromversorgung
Die Grundeinheit verfügt über ein hochwertiges, effizientes Schalternetzteil, das nicht nur die Grundeinheit selbst, sondern zusätzlich auch bis zu vier Kaskaden und alle angeschlossenen LNBs mit Spannung versorgen kann.
Erweiterbarkeit
Über passende Komponenten kann das GigaSystem 17/8 weiter ausgebaut werden, so dass selbst große Netze mit bis zu einigen 100 Teilnehmern realisiert werden können.

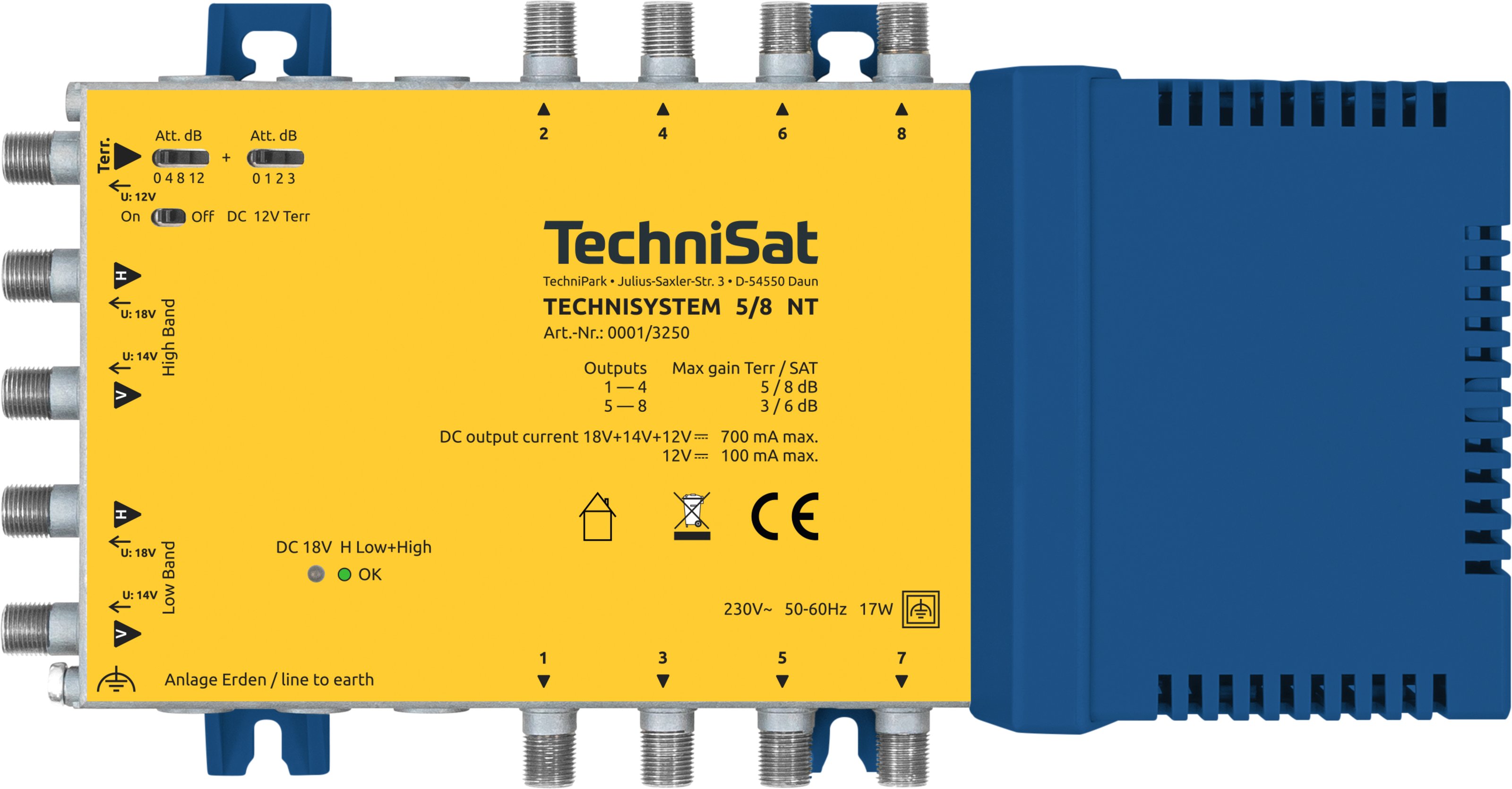

Das TechniSystem 5/8 ist ein Profisystem zur Realisierung größerer Kabelnetze. Es wird vor allem in größeren Wohneinheiten bzw. Wohnanlagen und in Großobjekten eingesetzt.
Mit dem TechniSystem 5/8 lassen sich - im Unterschied zur TechniSwitch 5/8-Verteilanlage - größere Verteilnetze mit wesentlich mehr als 16 Teilnehmern realisieren. Durch die Verwendung hochentwickelter SMD-Komponenten können Verteilanlagen installiert werden, die - weit über 16 Teilnehmer hinausgehend - eine Verteilung auf bis zu 500 Teilnehmern erlauben. Mit dem passenden Zubehör kann ein Verteilradius bis zu 150 m Kabellänge ausgeführt werden. Die Netzplanung mit diesem Multischaltersystem eröffnet also vielfältige Möglichkeiten.
Achtung: Die Komponenten des TechniSystems sind nicht kompatibel mit den TechniSwitch-Bauteilen.

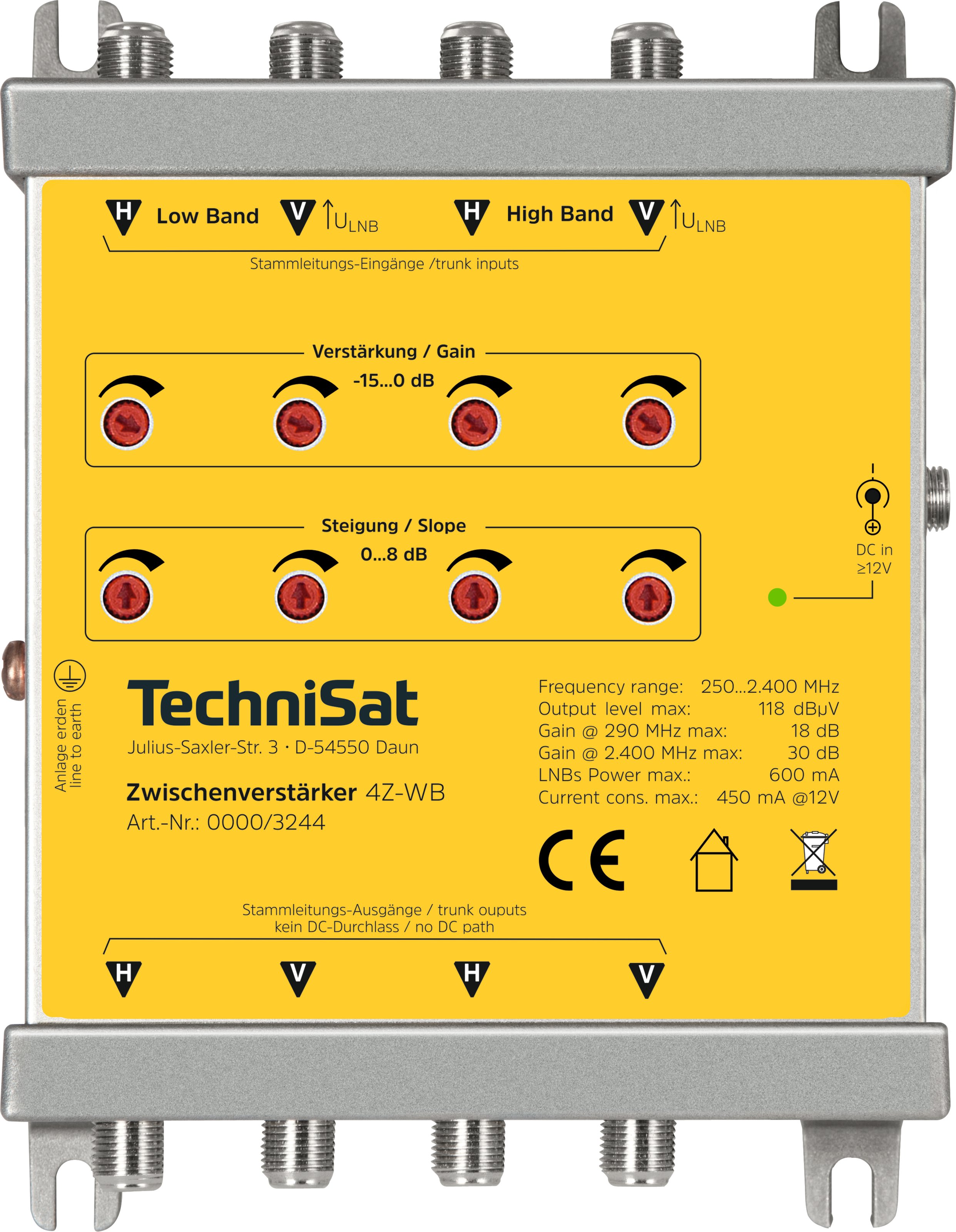

Der Zwischenverstärker 4Z-WB arbeitet im Frequenzbereich von 250 - 2.400 MHz und ist ideal geeignet, die Signale von zwei Wide-Band-LNBs zu verstärken und die elektrischen Verluste von bis zu 80 Meter RG6-Kabel auszugleichen. Jeder der 4 Verstärker verfügt über eine separat einstellbare Pegel- und Schräglagenkorrektur.
Die Stromversorgung übernimmt ein externes Netzteil (im Lieferumfang enthalten).
Der Verstärker ist ausschließlich für die Installation in Innenräumen zugelassen.
Die Stammleitung hat eine Dämpfung von nur 1 dB. Die Abzweige sind schräglagenentzerrt und haben eine Verstärkung von 5 dB.

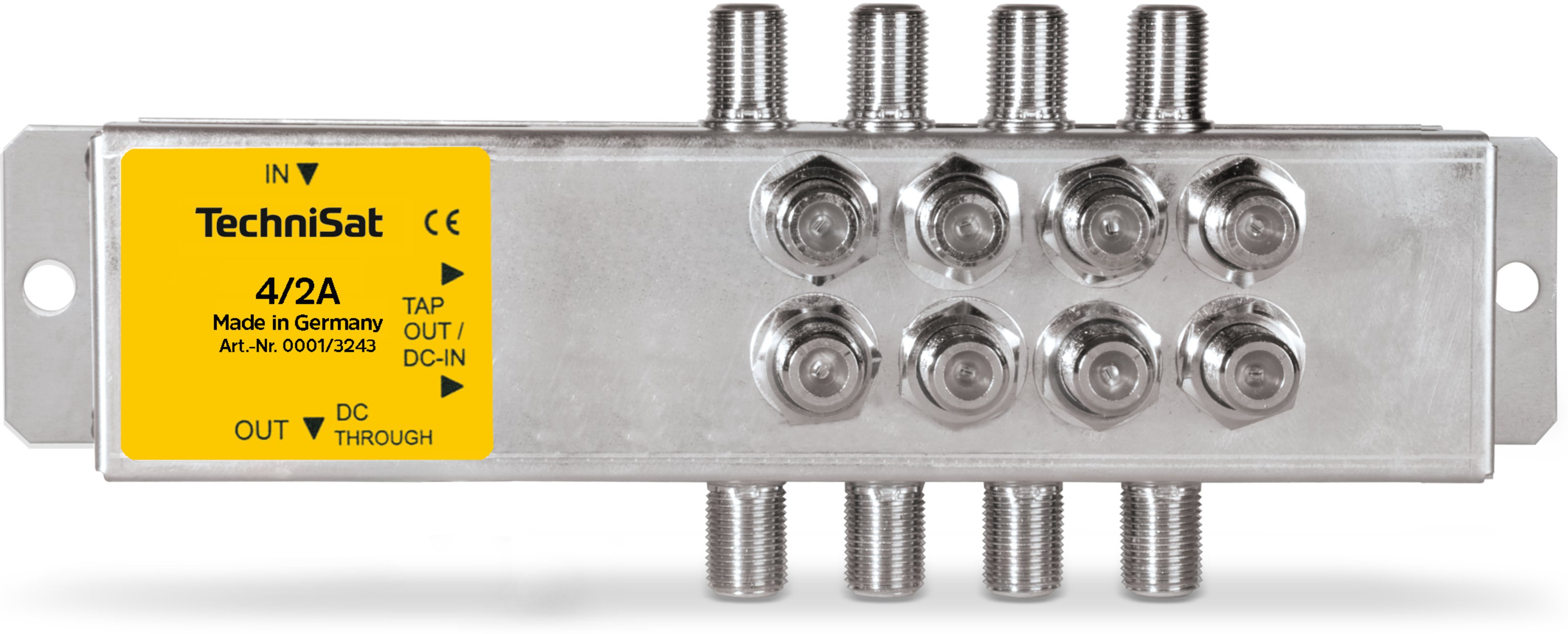

Der aktive 2-fach-Abzweiger 4/2A ist bis zu 6-fach kaskadierbar, um Signale für nachgeschaltetete Unterverteilungen bereitzustellen, z. B. bei Signalverteilung auf die Etagen eines Hochhauses oder auf die Häuser einer Häuserzeile.
Dieses Bauteil ist mit allen 5/8er-Schaltern sowie mit den TechniRoutern 5/1x8 und 5/2x4 kombinierbar!

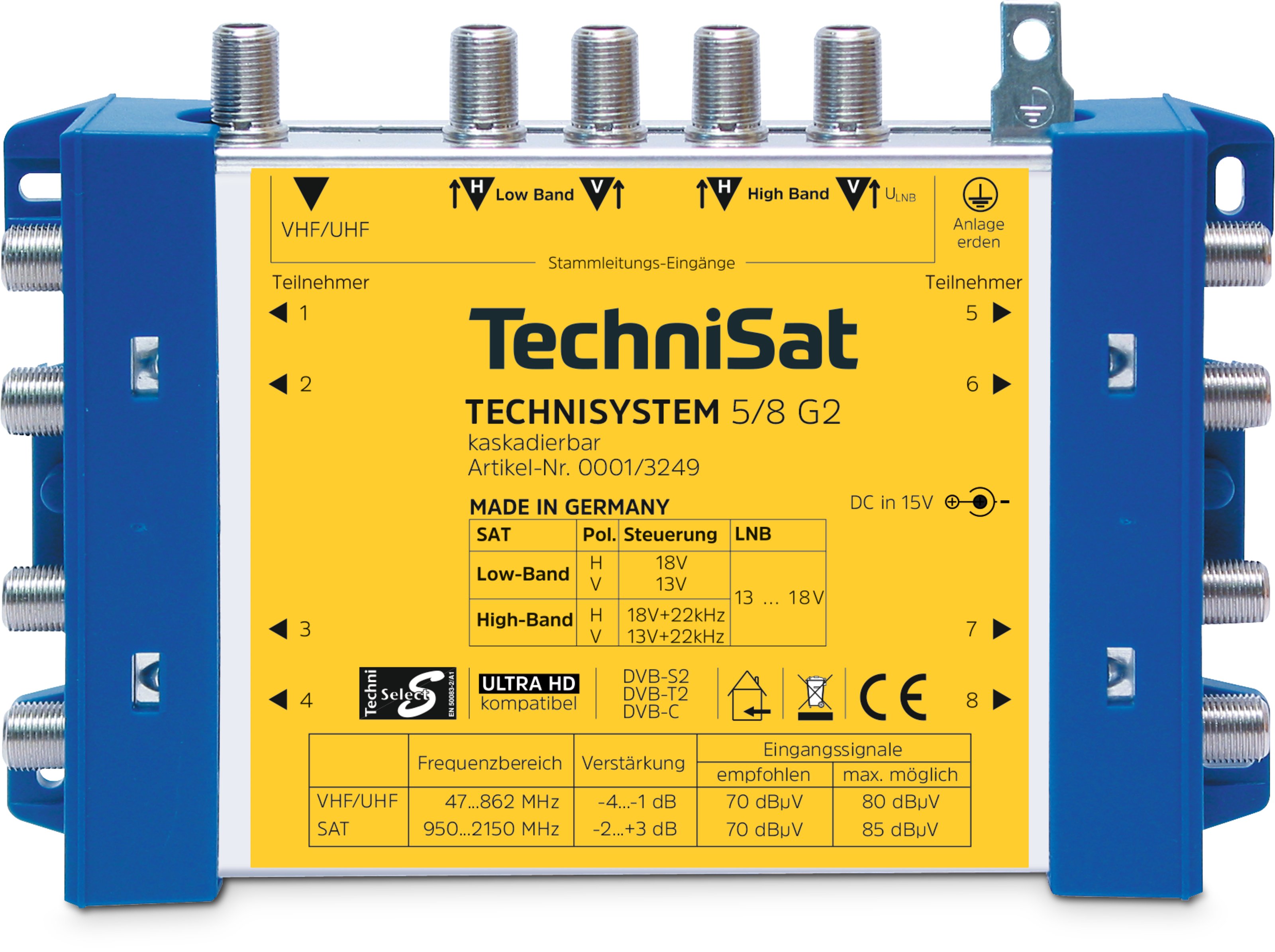

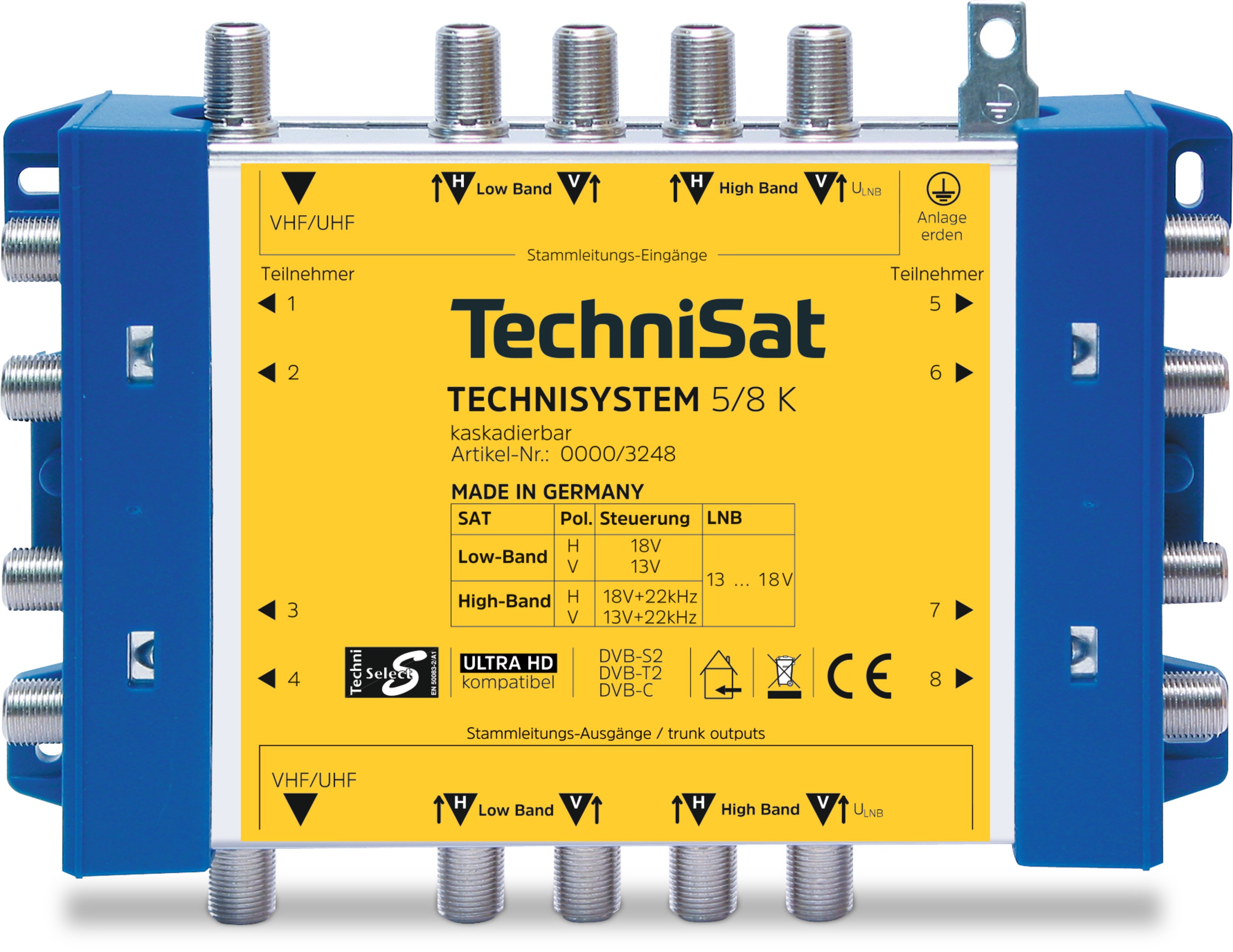

Das TechniSystem 5/8 ist ein Profisystem zur Realisierung größerer Kabelnetze. Es wird vor allem in größeren Wohneinheiten bzw. Wohnanlagen und in Großobjekten eingesetzt.
Mit dem TechniSystem 5/8 lassen sich - im Unterschied zur TechniSwitch 5/8-Verteilanlage - größere Verteilnetze mit wesentlich mehr als 16 Teilnehmern realisieren. Durch die Verwendung hochentwickelter SMD-Komponenten können Verteilanlagen installiert werden, die - weit über 16 Teilnehmer hinausgehend - eine Verteilung auf bis zu 500 Teilnehmern erlauben. Mit dem passenden Zubehör kann ein Verteilradius bis zu 150 m Kabellänge ausgeführt werden. Die Netzplanung mit diesem Multischaltersystem eröffnet also vielfältige Möglichkeiten.
Achtung: Die Komponenten des TechniSystems sind nicht kompatibel mit den TechniSwitch-Bauteilen.

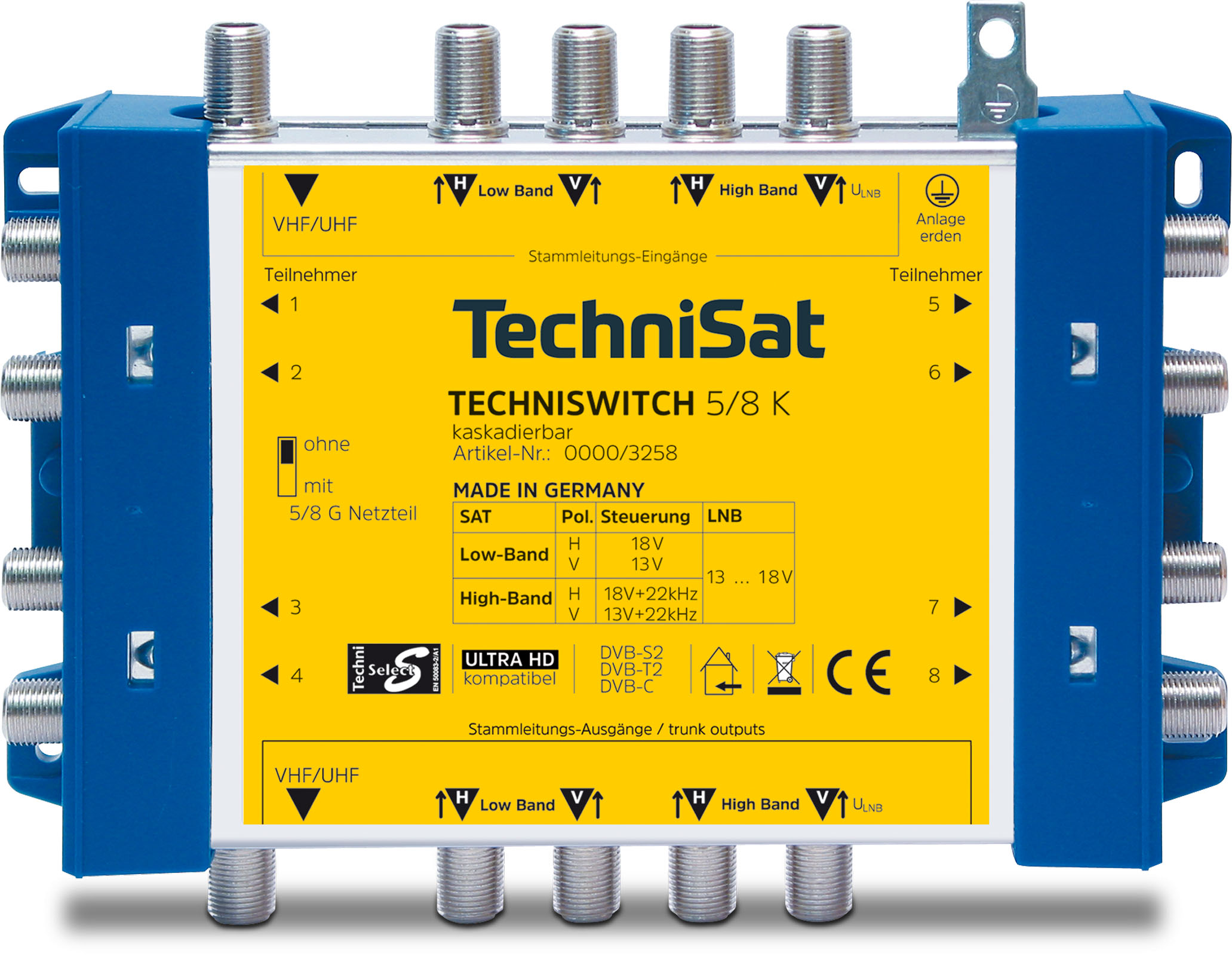

Durch Kombination des Grundgerätes mit der Kaskadeeinheit kann das Verteilnetz einfach und problemlos auf bis zu 24 Teilnehmer erweitert werden. Jedem Teilnehmer steht an sämtlichen Multimedia-Steckdosendie gesamte Programmvielfalt zur Verfügung.
Mit der TechniSwitch-Anlage lassen sich bis zu vier verschiedene Satelliten-ZF-Ebenen (SatBlöcke) verteilen.
Ohne Netzteil einsetzbar
Am Montageort des Multischalter-Systems ist ein Netzanschluss nicht unbedingt erforderlich. Die Spannungsversorgung der Multischalter (einschließlich der Terrestrik) kann von der LNB-Stromversorgung der Receiver übernommen werden.
Ansonsten erfolgt die Spannungsversorgung über das Steckernetzteil der Grundeinheit.

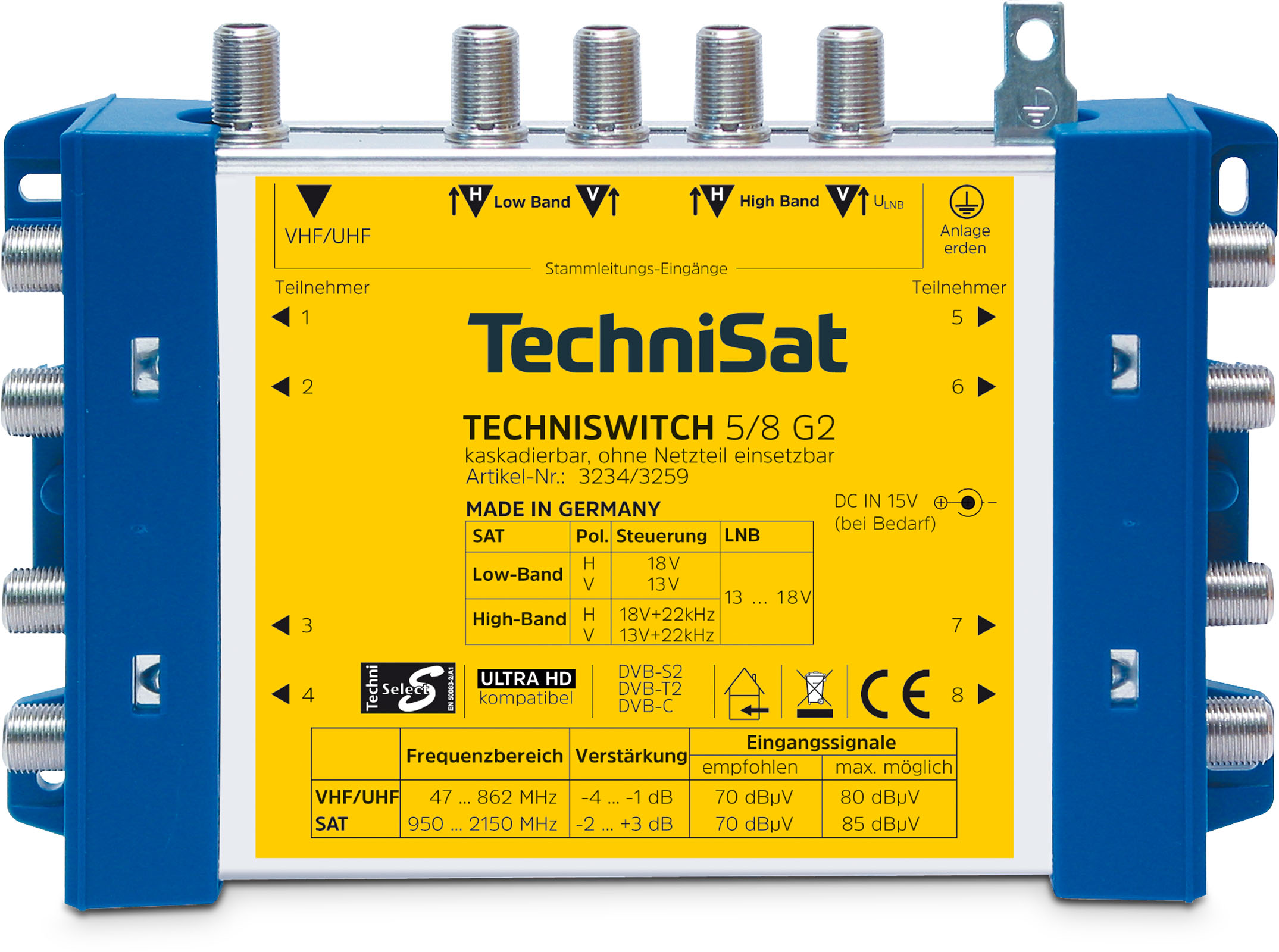

Der Multischalter verteilt 1 Orbitposition (4 SatBlöcke) an bis zu 8 Teilnehmer und erlaubt zusätzlich die wahlweise Einspeisung von DVB-T-/DAB+/UKW-Signalen. Alle Teilnehmerausgänge sind schräglagen-vorkompensiert, so dass vom LNB zur Antennendose auch Entfernungen von bis zu 100 m ohne weitere Zubehörteile überbrückt werden können.
Durch Kombination des Grundgerätes mit der Kaskadeeinheit kann das Verteilnetz einfach und problemlos auf bis zu 24 Teilnehmer erweitert werden. Jedem Teilnehmer steht an sämtlichen Multimedia-Steckdosendie gesamte Programmvielfalt zur Verfügung.
Mit der TechniSwitch-Anlage lassen sich bis zu vier verschiedene Satelliten-ZF-Ebenen verteilen.
Am Montageort des Multischalter-Systems ist ein Netzanschluss nicht unbedingt erforderlich. Die Spannungsversorgung der Multischalter (einschließlich der Terrestrik) kann von der LNB-Stromversorgung der Receiver übernommen werden.
Ansonsten erfolgt die Spannungsversorgung über das Steckernetzteil der Grundeinheit.
Mit den passenden Verteilkomponenten 5/8 kann die Verteilung der Signale auf 16 oder mehr Teilnehmer erweitert werden.

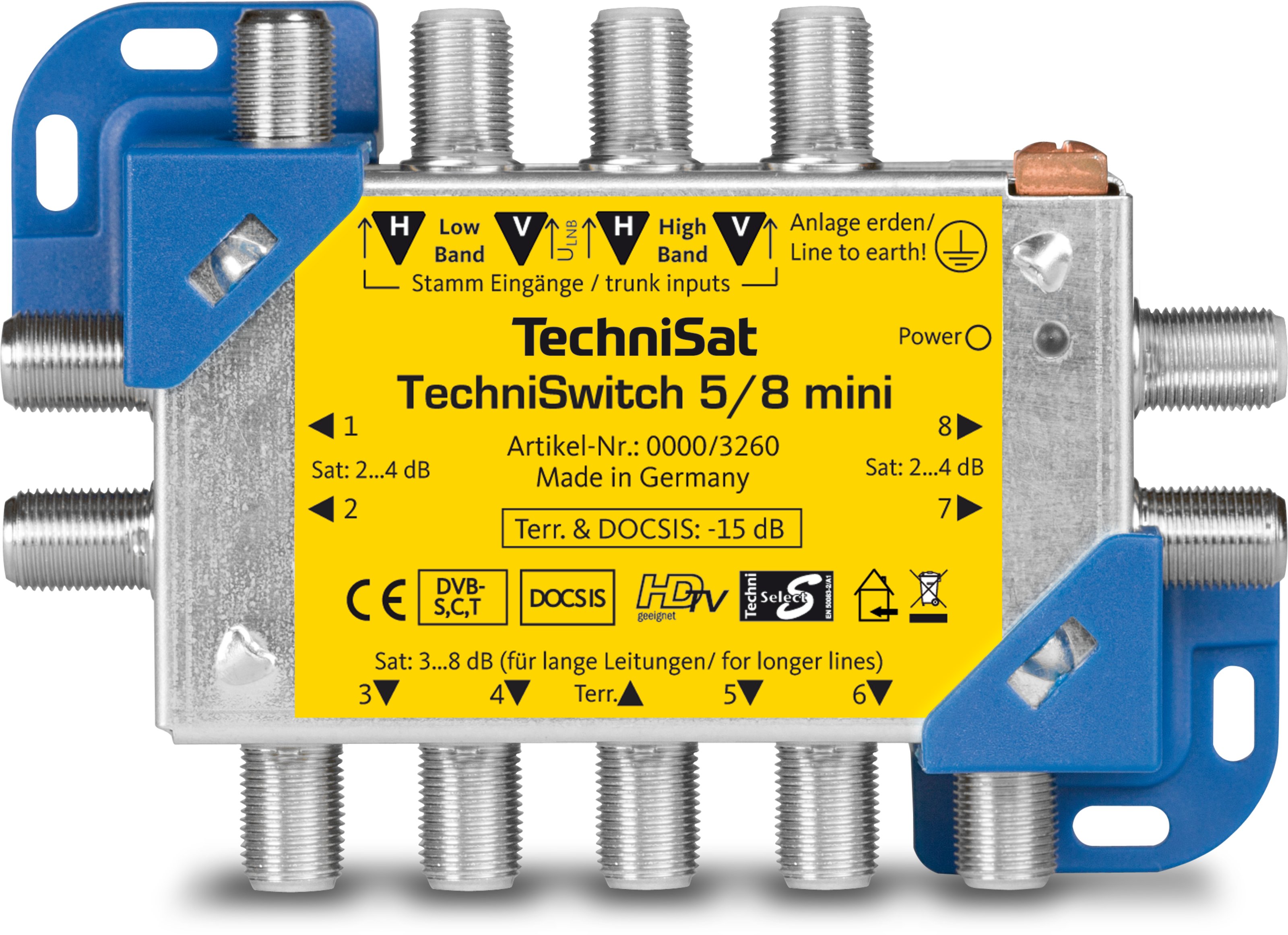

Weil der TechniSwitch 5/8 mini besonders energieeffizient arbeitet, benötigen Sie keine Stromversorgung am Montageort des Multischalters. Der Schalter wird vom Receiver mit Spannung versorgt.
Dieses Bauteil ist mit allen 5/8er Schaltern sowie mit den TechniRouter 5/1x8, 5/2x4 kombinierbar!
