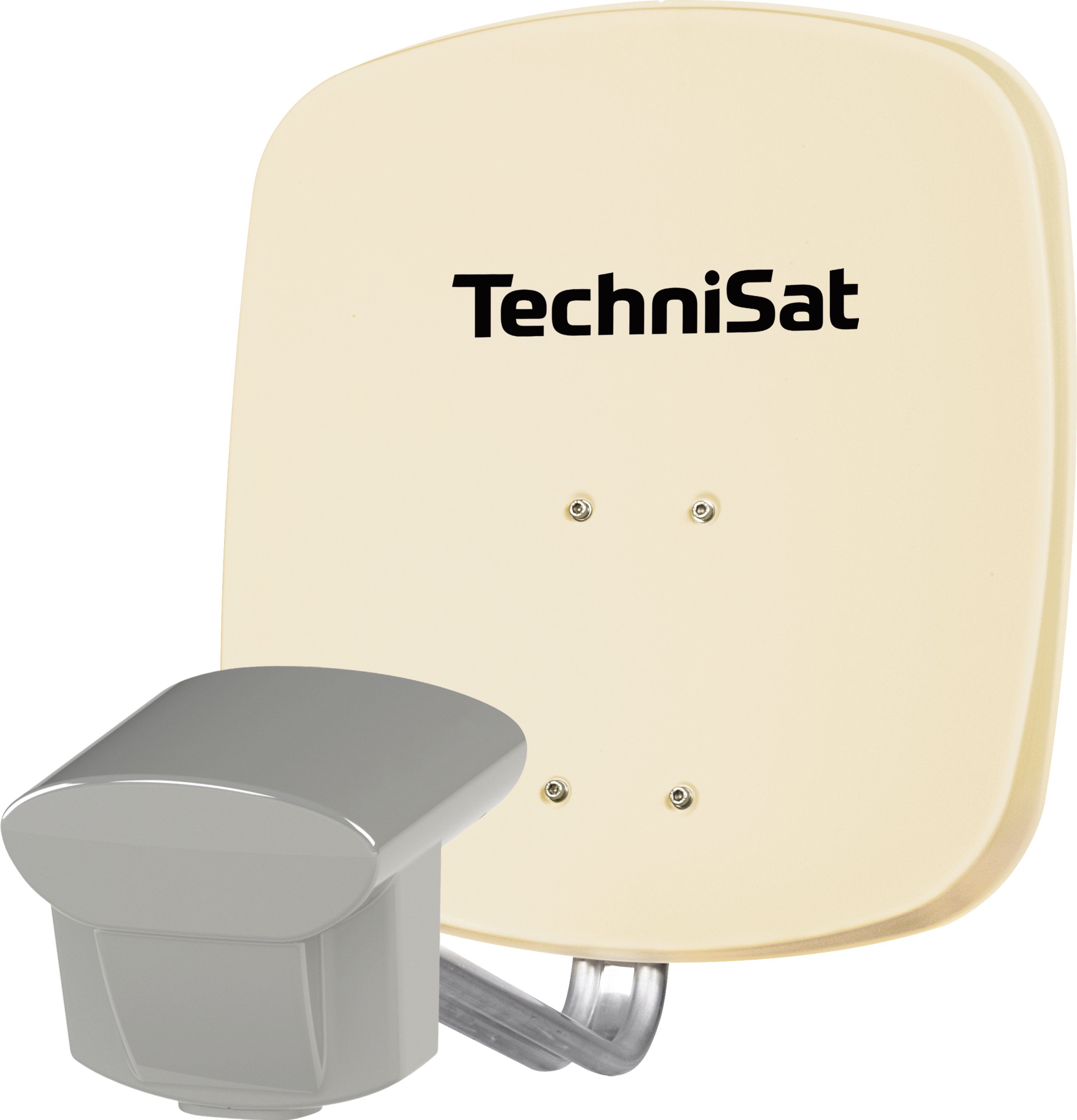

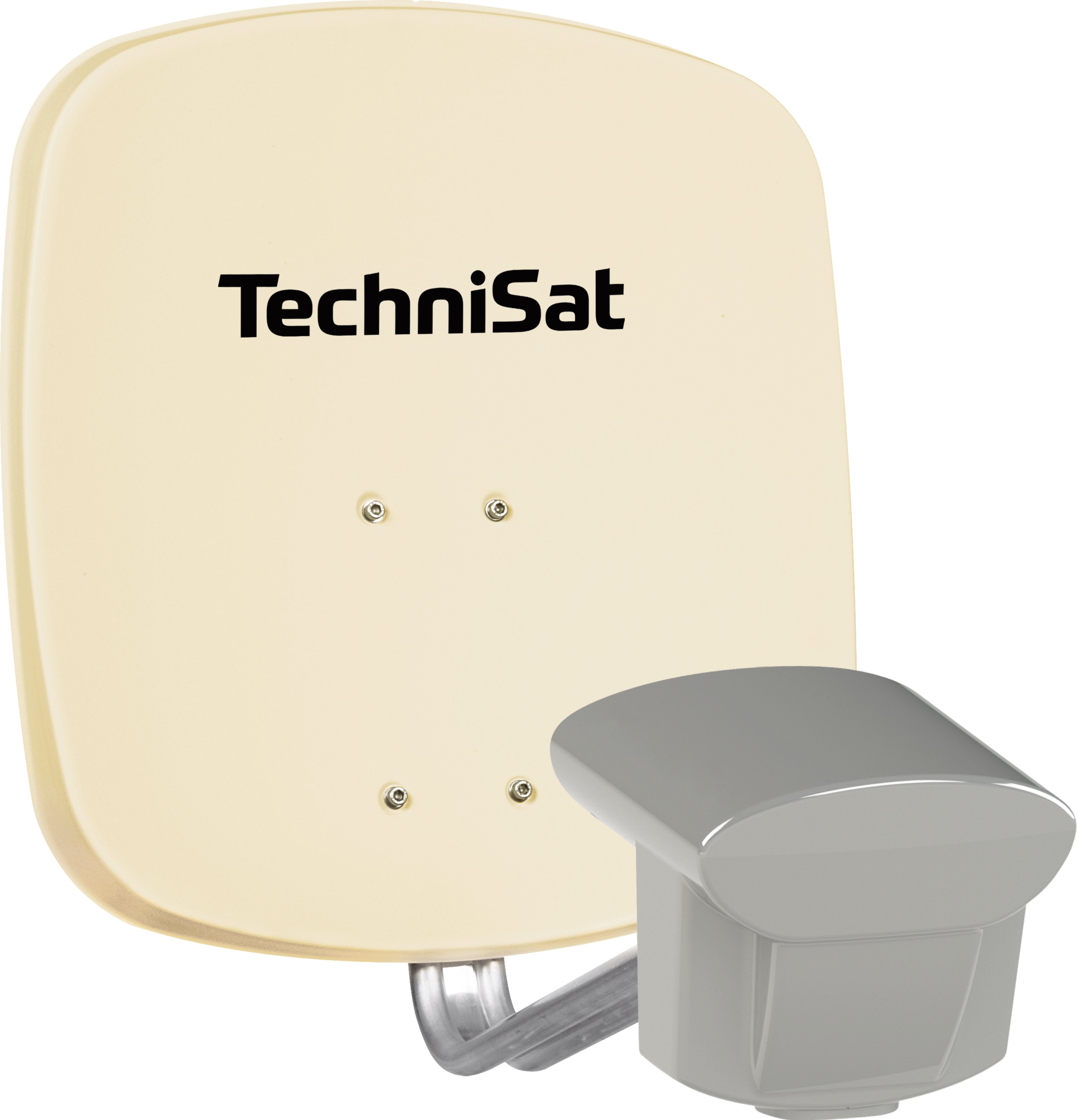

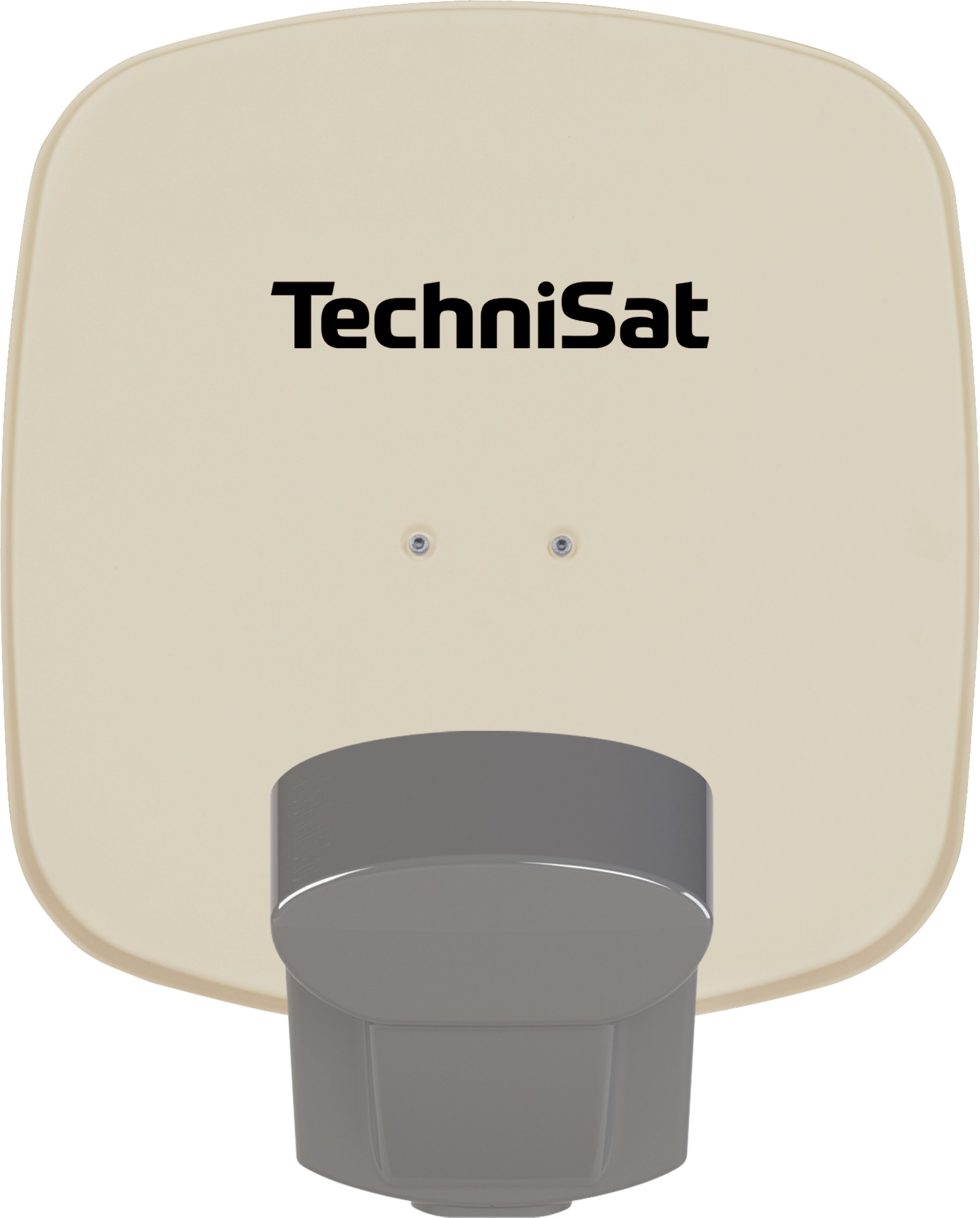

TechniSat SATMAN 45 inkl. UNYSAT 24TN-LNB
Set bestehend aus Sat-Antenne SATMAN 45 und UNYSAT-24TN-LNB
EAN / GTIN: 4019588048249
Artikelnummer: 1045/8824
sofort verfügbar (Lieferzeit 2-3 Tage)
- Ausgewählte Produkt-Highlights:
- Spiegel nur 45 cm klein aus erstklassigem Aluminium (beidseitig pulverbeschichtet)
- Bis 24 Teilnehmer an einem Kabel
- Teilnehmer 1-8 arbeitet mit EN50494 oder EN50607
- Ab Teilnehmer 9 wird nur mit EN50607 gearbeitet
- Optimal für die Dachmontage
Produktbeschreibung "SATMAN 45 inkl. UNYSAT 24TN-LNB"
Über SATMAN 45 Der 45 cm große Offset-Spiegel besteht aus erstklassigem, beidseitig pulverbeschichtetem Aluminium und ist zu 100 Prozent rostfrei. Erstklassiges Aluminium wird auch für die zugehörige AZ/EL-Halterung verwendet. Und sämtliche Schrauben und Unterlegscheiben sind aus Edelstahl. Durch den Einsatz dieser Werkstoffe ist die Außenanlage ausgesprochen langlebig und absolut witterungsbeständig. Über das UNYSAT-24TN-LNB Mit dem UNYSAT-24TN-LNB versorgen Sie über ein einziges Koaxkabel bis zu 24 Teilnehmer mit den kompletten Programmen eines Satelliten. Wie funktioniert die Steuerung des Einkabelausgangs? Die SCR-tauglichen Receiver steuern den Einkabelausgang des UNYSAT-24TN-LNB über DiSEqC-Level 1.0 mit dem Protokoll EN 50494 oder EN 50607. Mit diesen Protokollen wird im SCR-LNB die Auswahl der Tranponderfrequenzen/Programme veranlasst. Das UNYSAT-24TN-LNB erzeugt im ZF-Frequenzbereich 950-2150 MHz vierundzwanzig generierte Ausgangsfrequenzen, über die die einzelnen Teilnehmer ohne Einschränkung alle digitalen Programme empfangen können. Es können sowohl Low- und High-Band empfangen werden.
| Eingangsfrequenzbereich | |
|---|---|
| Low-Band | 10,7 ... 11,7 GHz |
| High-Band | 11,7 ... 12,75 GHz |
| Allgemeine Merkmale | |
| Material | Aluminium |
| Materialstärke | 1 mm |
| Beschichtung | Beidseitig pulverbeschichtet |
| Technische Daten | |
| Nennmaß | 0,45 m |
| Gewinn | 32,2 dBi @11,3 GHz |
| Offsetwinkel | 30 ° |
| F/D | 0,6 |
| Feedaufnahme | für UNYSAT-Universal-LNB |
| Ausgangsfrequenzbereich | |
| High-Band | 1.100 - 2.150 MHz |
| Low-Band | 950 - 1.950 MHz |
| Geeignet für | |
| Anzahl Orbitpositionen | 1 |
| Anzahl Teilnehmer | 24 |
| Stromversorgung | |
| Stromverbrauch | max. 350 mA @13,5 V |
| Lokal Oscillator | |
| High-Band | 10,7 GHz |
| Low-Band | 9,75 GHz |
| LNB-Steuerung | |
| Horizontal | 16 - 19 V |
| Vertikal | 11,5 - 14,5 V |
| Einkabelausgang | |
| Ausgangsfrequenzbereich | 950 ... 2.150 MHz |
| Anzahl der Ausgangskanäle | 24 |
| Frequenz der Ausgangskanäle | 975, 1025, 1075, 1125, 1175, 1225, 1275, 1325, 1375, 1425, 1475, 1525, 1575, 1625, 1675, 1725, 1775, 1825, 1875, 1925, 1975, 2025 MHz |
| Rauschmaß | |
| Oberer Frequenzbereich | 1 dB max. |
| Unterer Frequenzbereich | 1 dB max. |
