SKYTENNE-SYSTEM
SKYTENNE-SYSTEM
EAN / GTIN: 4019588015449
Artikelnummer: 0000/1544
sofort verfügbar, Lieferzeit 2-3 Tage
- Ausgewählte Produkt-Highlights
Produktbeschreibung "SKYTENNE-SYSTEM"

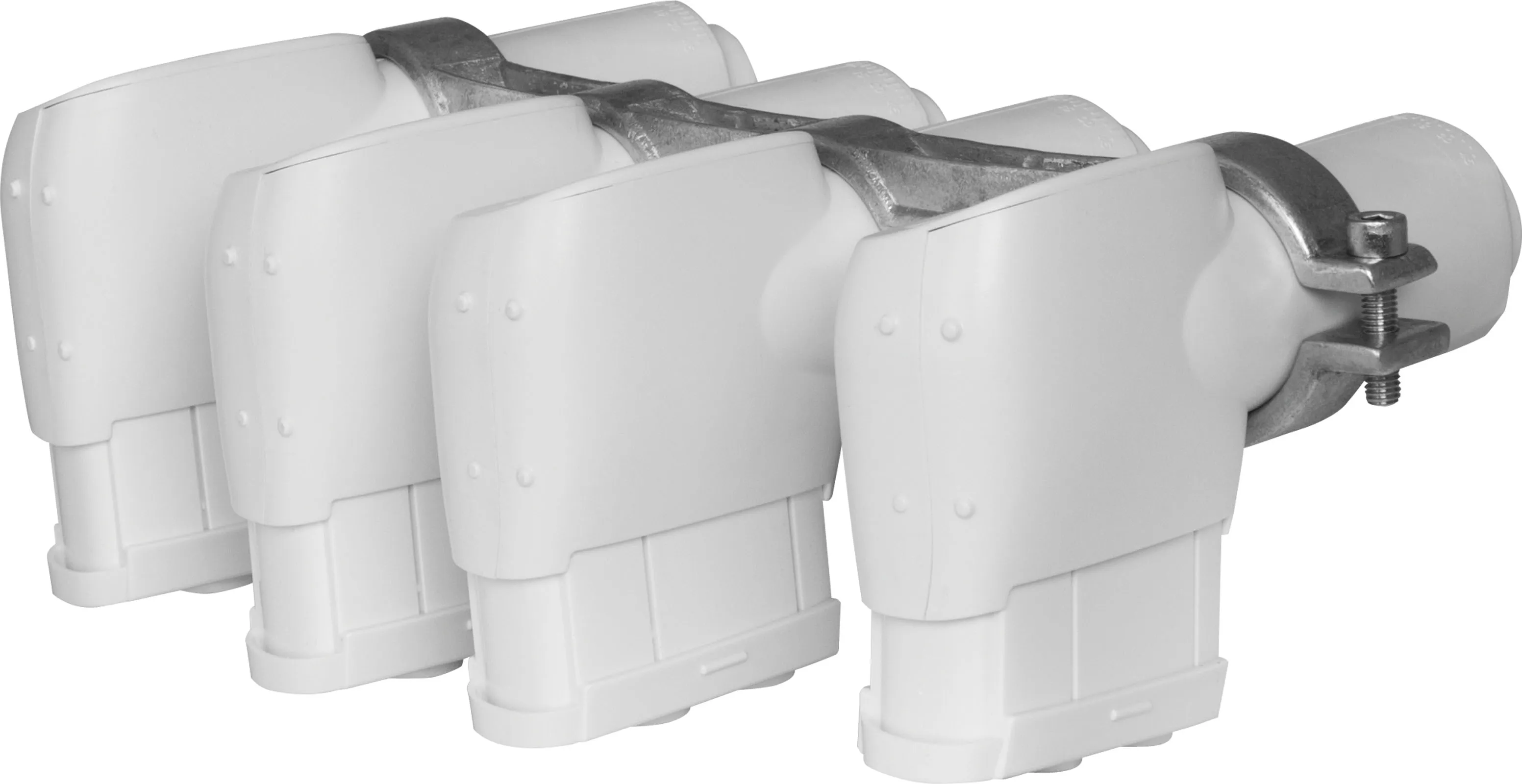

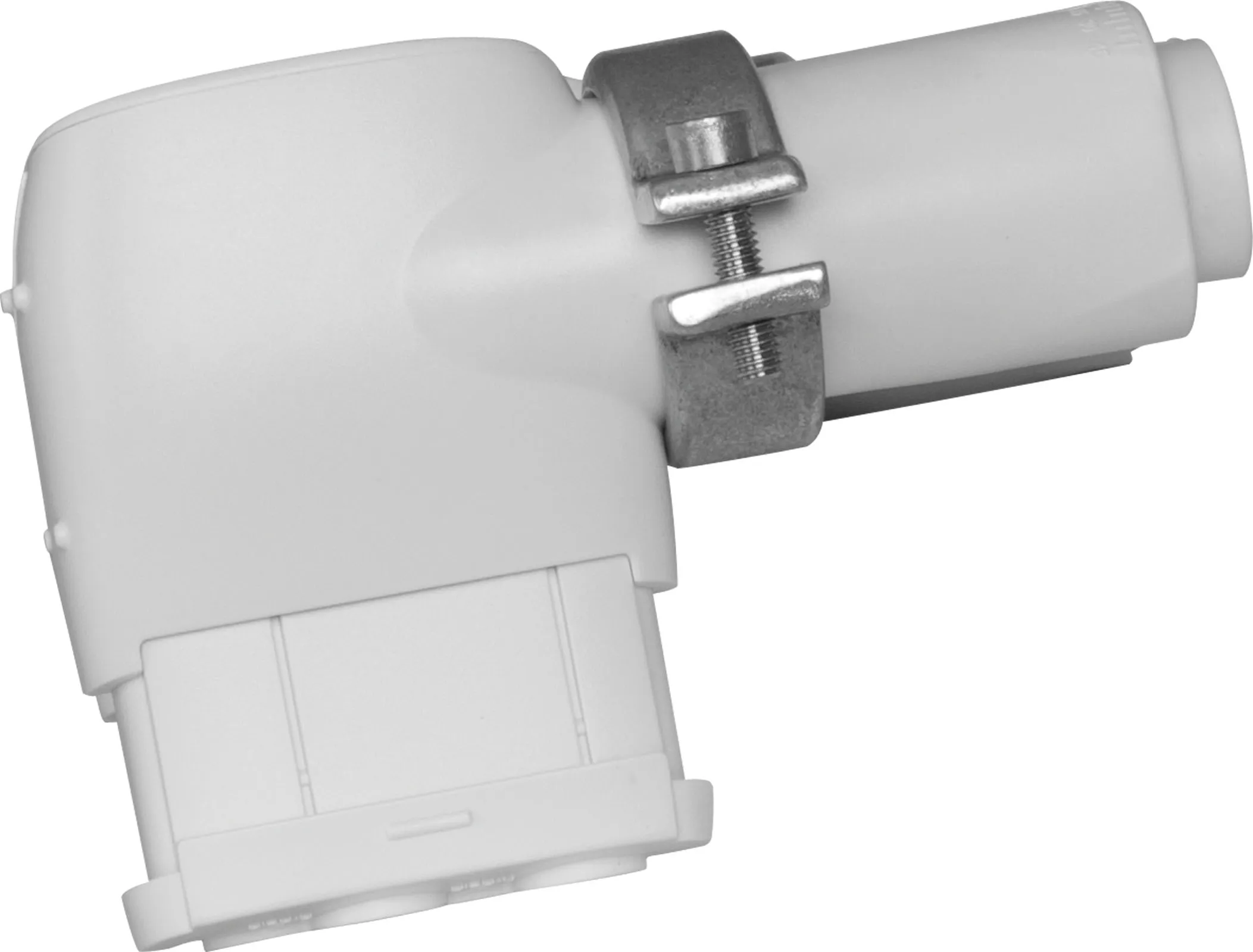

Das Skytenne-System ist eine Empfangseinheit, die aus einer Multifeed-Schiene und vier passend montierten Quattro-LNBs besteht. Diese Anordnung ist speziell für die Verwendung mit der DigitalSat-Antenne SATMAN 850 Plus ausgelegt.
Im Zusammenwirken mit dieser DigitalSat-Antenne ermöglicht das Skytenne-System innerhalb Deutschlands den parallelen Empfang der vier Orbitpositionen Eutelsat 13° Ost, ASTRA 19,2° Ost, ASTRA 23,5° Ost sowie ASTRA 28,2° Ost. Ein Drehen der Außenanlage auf die jeweilige Satellitenposition ist nicht erforderlich. Die DigitalSat-Antenne muss nur auf ASTRA 19,2° Ost ausgerichtet werden.
Empfangsgeräte, wie z.B. Receiver könnenn nicht auf direktem Wege an die LNBs des Empfangssystems angeschlossen werden. Zur Verteilung der Sat-Signale ist deshalb ein Multischalter (z.B. GIGASYSTEM 17/8) zu verwenden.
Im Zusammenwirken mit dieser DigitalSat-Antenne ermöglicht das Skytenne-System innerhalb Deutschlands den parallelen Empfang der vier Orbitpositionen Eutelsat 13° Ost, ASTRA 19,2° Ost, ASTRA 23,5° Ost sowie ASTRA 28,2° Ost. Ein Drehen der Außenanlage auf die jeweilige Satellitenposition ist nicht erforderlich. Die DigitalSat-Antenne muss nur auf ASTRA 19,2° Ost ausgerichtet werden.
Empfangsgeräte, wie z.B. Receiver könnenn nicht auf direktem Wege an die LNBs des Empfangssystems angeschlossen werden. Zur Verteilung der Sat-Signale ist deshalb ein Multischalter (z.B. GIGASYSTEM 17/8) zu verwenden.
| Umgebungsbedingungen Betrieb | |
|---|---|
| Luftfeuchtigkeit | 5 ... 100 % |
| Umgebungstemperatur | -40 ... 65 °C |
| Eingangsfrequenzbereich | |
| Low-Band | 10.7 ... 11.7 GHz |
| High-Band | 11.7 ... 12.75 GHz |
| Technische Daten | |
| Impedanz | 75 Ω |
| Anschluss-Typ | F-Buchse |
| Verstärkung | 60 ... 64 dB |
| Ausgangsfrequenzbereich | |
| High-Band | 1100 ... 2150 MHz |
| Low-Band | 950 ... 1950 MHz |
| Stromversorgung | |
| Stromverbrauch | typ. 680 mA (4x LNB á 170 mA) |
| LNB-Spannungsversorgung | 11 ... 20 V |
| Lokal Oscillator | |
| Temperaturdrift | ± 1 MHz |
| Genauigkeit | ± 0.5 MHz |
| High-Band | 10.6 GHz |
| Low-Band | 9.75 GHz |
| Phasenrauschen | -85 dBc/Hz @10kHz |
| Rauschmaß | |
| Rauschmaß | 0.1 dB typ. |
