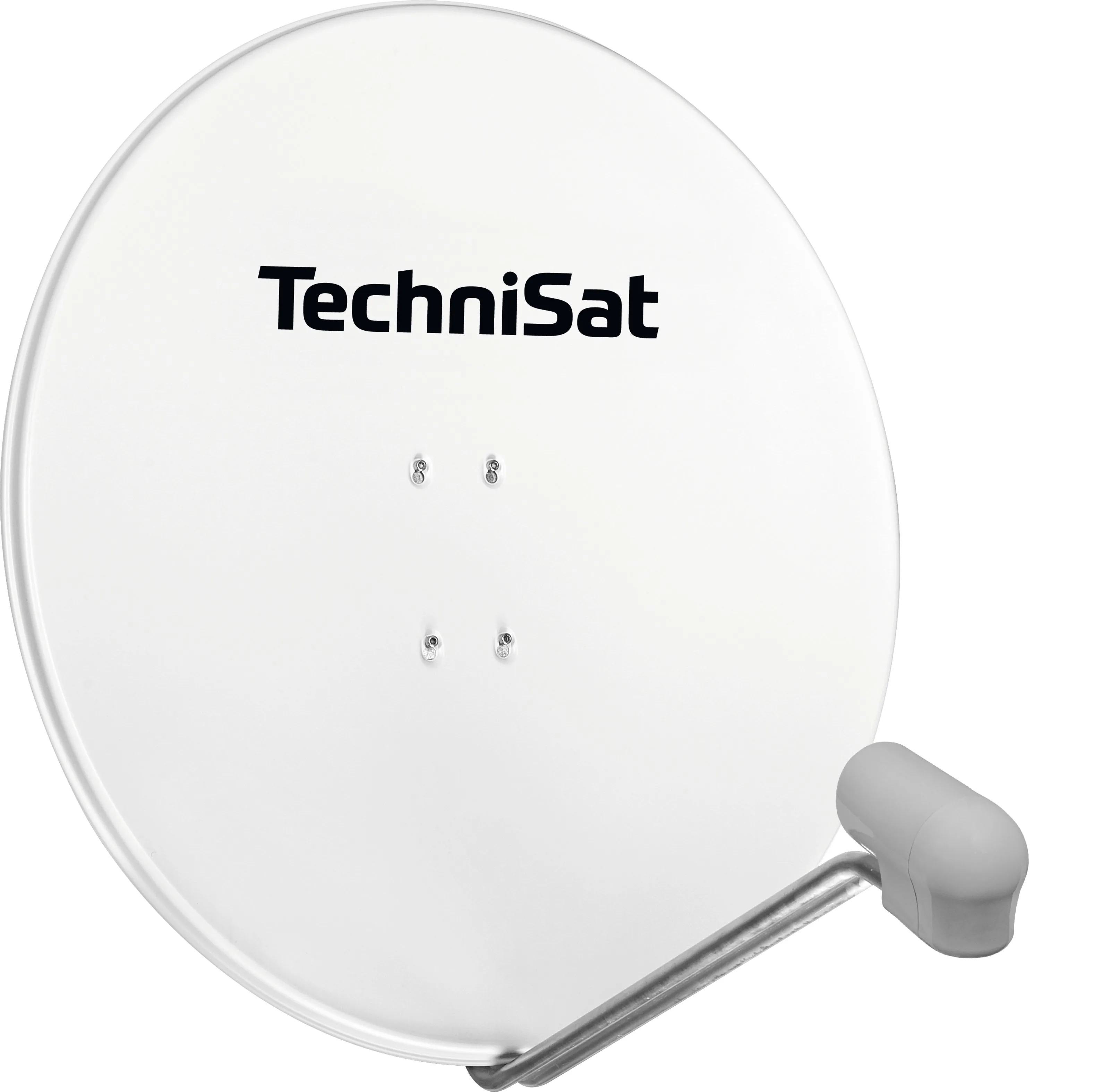

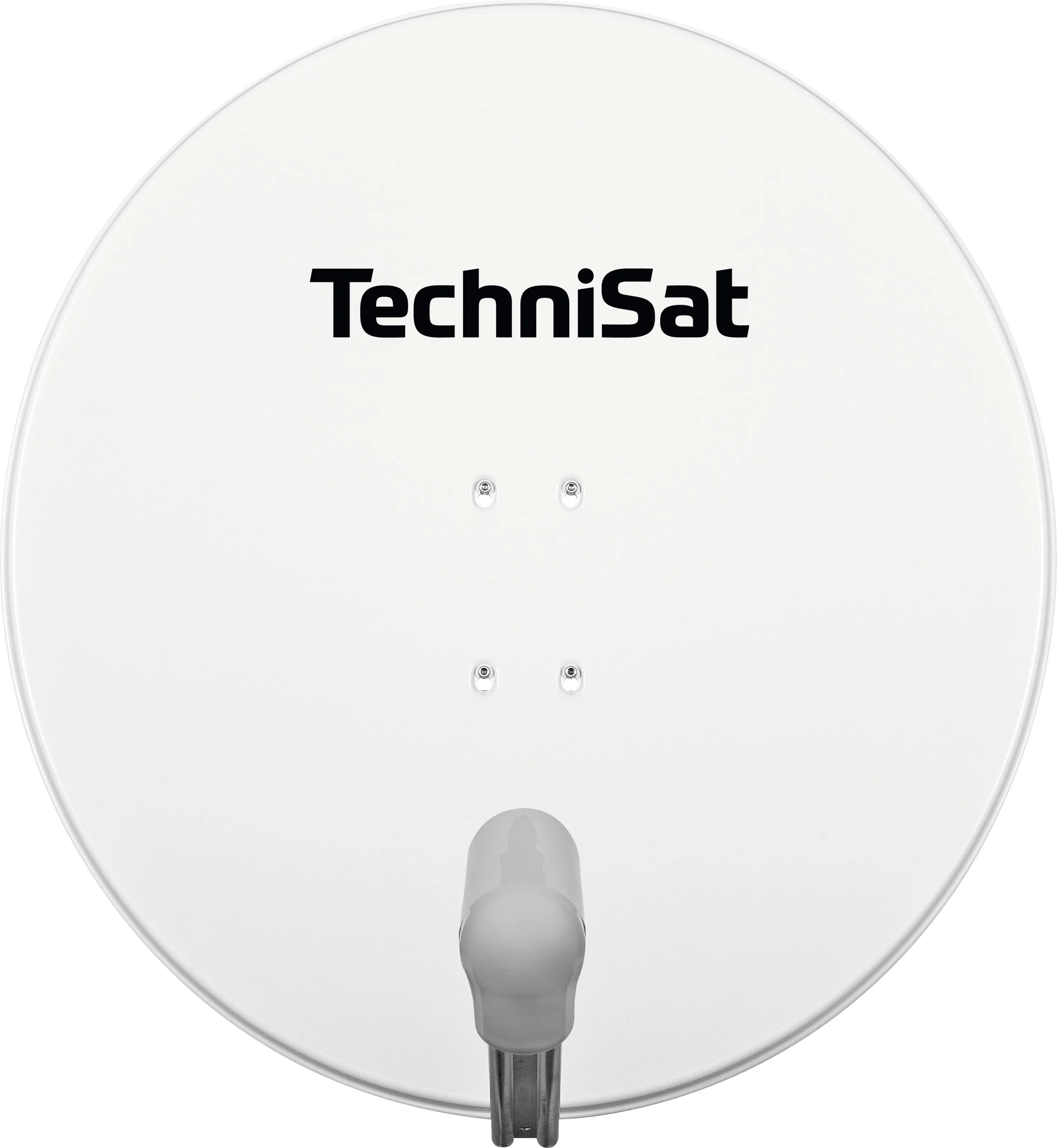

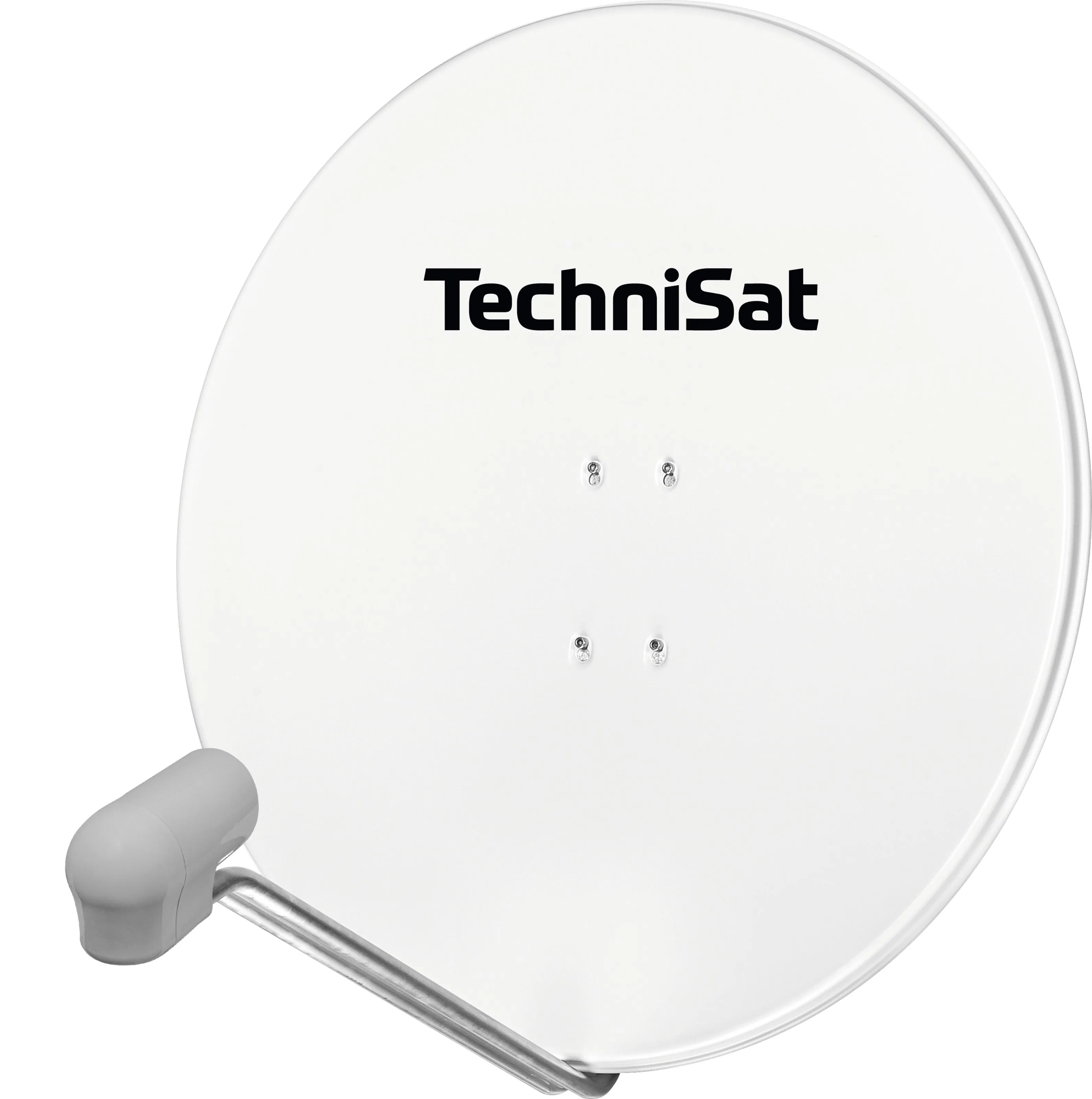

TechniSat SATMAN 850 PLUS, UNYSAT Twin-LNB

85 cm DigitalSat-Antenne aus Aluminium mit komplett vormontierter AZ/EL-Halterung

Produktbeschreibung "SATMAN 850 PLUS, UNYSAT Twin-LNB"

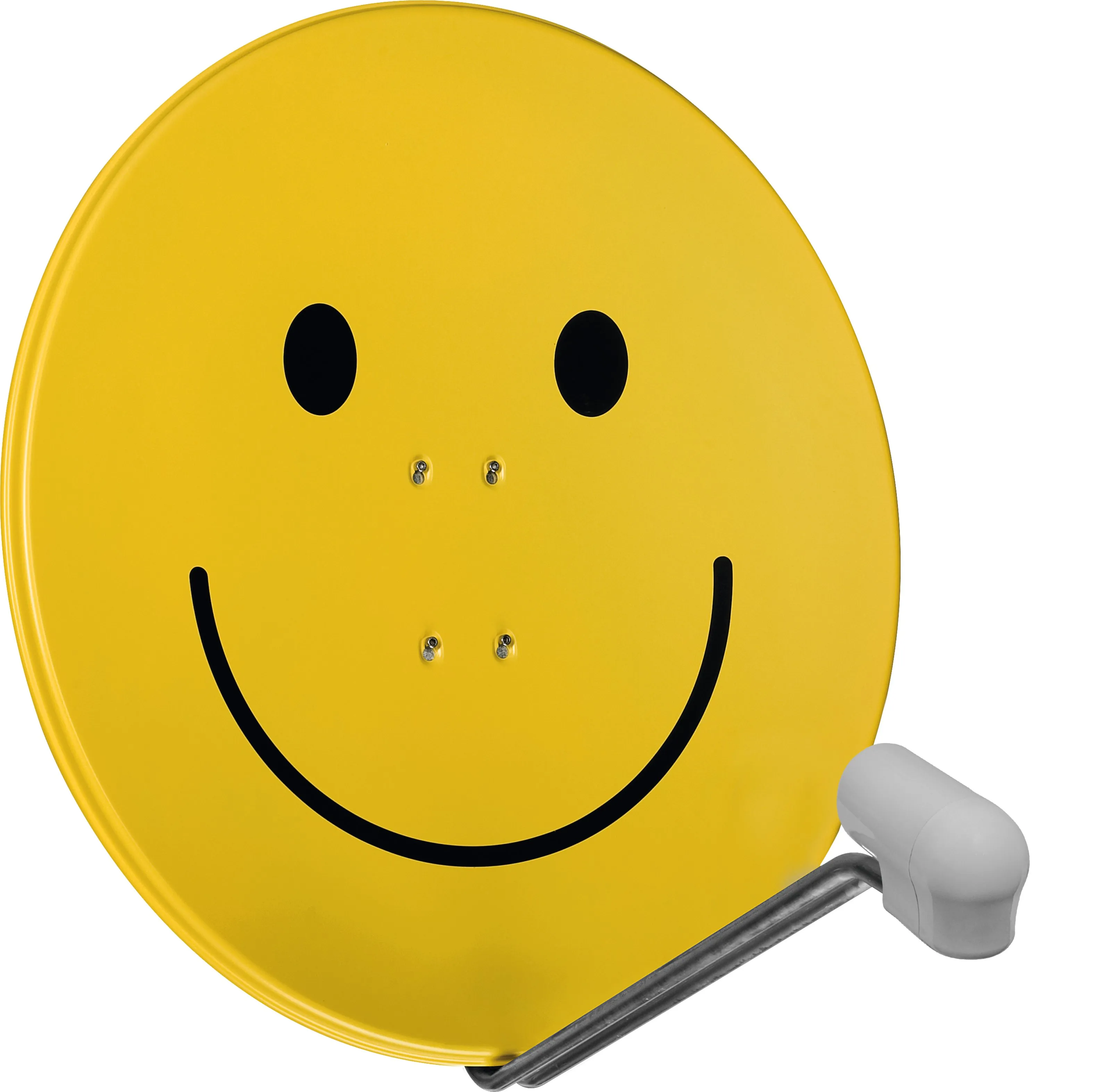

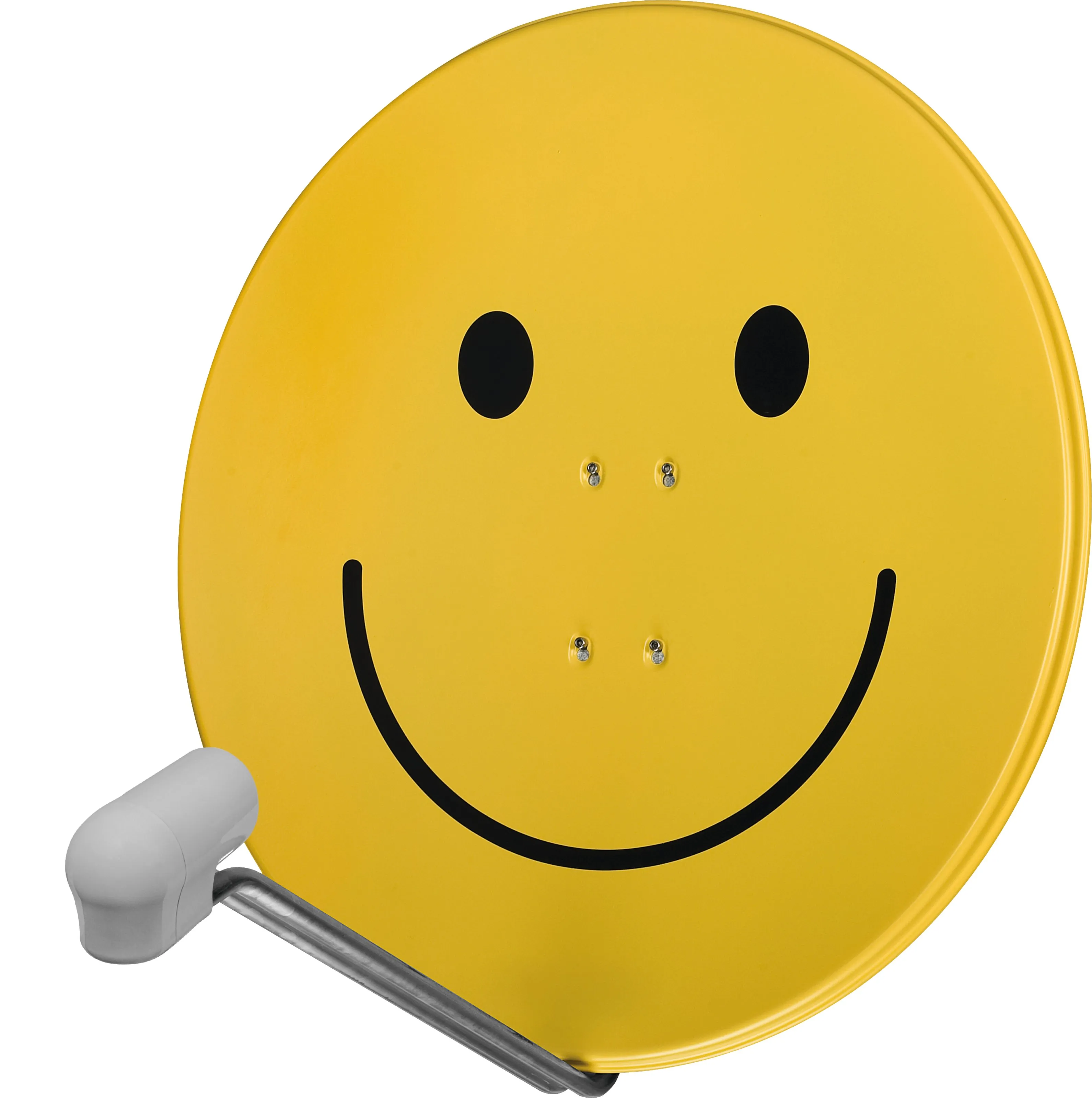

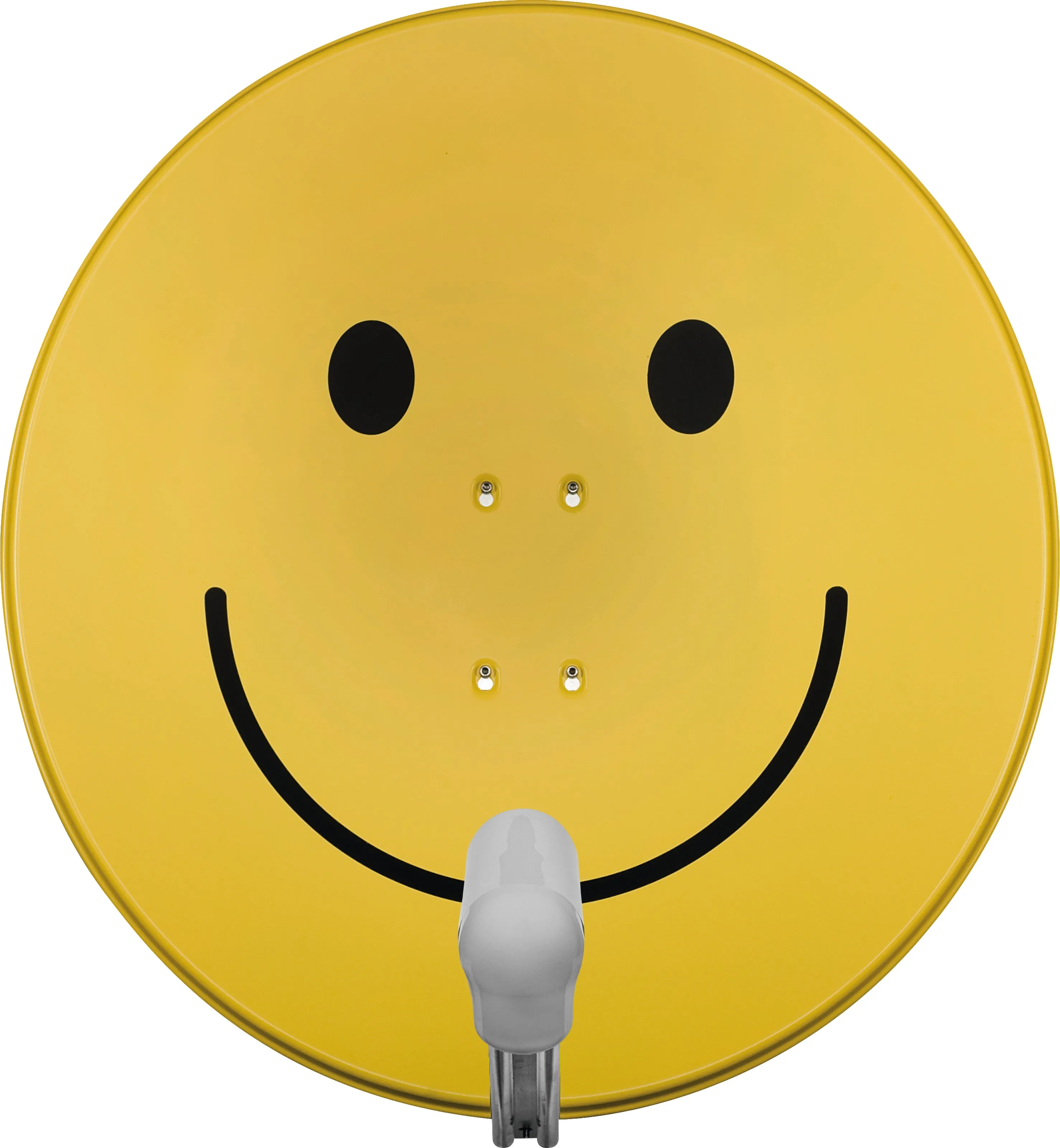

Der 85 cm große Offset-Spiegel besteht aus erstklassigem, beidseitig pulverbeschichtetem Aluminium. Die zugehörige AZ/EL-Halterung wird ebenfalls aus hochwertigem Aluminium hergestellt. Sämtliche Schrauben und Unterlegscheiben sind aus Edelstahl. Durch den Einsatz dieser Werkstoffe ist die Außenanlage ausgesprochen langlebig und absolut witterungsbeständig. Die Befestigung der Schüssel an der komplett vormontierten AZ/EL-Halterung ist aufgrund spezieller Langlöcher leicht durchzuführen. Die Schüssel wird einfach eingehakt und festgeschraubt. Die Empfangselektronik der Außenanlage wird vor den Einflüssen der Witterung durch ein spezielles TechniSat Wetterschutzgehäuse bewahrt. Dieses Gehäuse wird auf die AZ/EL-Halterung gesteckt und mit einer Schraube fixiert. Durch Abnahme des unteren Gehäuseteils kann der Kabelanschluss am LNB ohne weiteres vorgenommen werden. Die Antennenschüssel ist in verschiedenen Farben erhältlich, so dass die Außenanlage passend zur Umgebung ihres Aufstellortes ausgewählt werden kann.
Eingangsfrequenzbereich
Low-Band 10,7 ... 11,7 GHz
High-Band 11,7 ... 12,75 GHz
Allgemeine Merkmale
Material Aluminium
Materialstärke 1,6 mm
Beschichtung beidseitig pulverbeschichtet
Technische Daten
Nennmaß 0,85 m
Offsetwinkel 21 °
Gewinn 38,2 dBi @11,3 GHz
Mast Ø 65 mm max.
F/D 0,67
G/T 17,2 dBk
Feedaufnahme für UNYSAT-Universal-LNB
Ausgangsfrequenzbereich
High-Band 1.100 ... 2.150 MHz
Low-Band 950 ... 1.950 MHz
Geeignet für
Anzahl Teilnehmer 2
Anzahl Orbitpositionen 1
Lokal Oscillator
High-Band 10,7 GHz
Low-Band 9,75 GHz
LNB-Steuerung
Horizontal 16 - 19 V
Vertikal 11,5 - 14,5 V
Rauschmaß
Oberer Frequenzbereich 0,6 dB max.
Unterer Frequenzbereich 0,6 dB max.
Downloads

Downloads und hilfreiche Informationen zu Ihrem Produkt.


Wichtige Funktionen im Überblick

HDTV

HDTV

HDTV steht für hochauflösendes Fernsehen und damit für eine ausgezeichnete Bildqualität. In HDTV können Bilder sehr viel detailreicher und in viel feineren Abstufungen dargestellt werden. Kontrast und Konturen sind präziser und Farben originalgetreuer. Außerdem stimmt das Breitbildformat der HDTV-Sendungen besser mit den menschlichen Sehgewohnheiten überein. Insgesamt wird also ein lebendigerer Eindruck erreicht.
2 Teilnehmer

2 Teilnehmer

Sie können zwei Receiver/Fernseher gleichzeitig mit TV-und Radioprogrammen versorgen.
1 Orbitposition

1 Orbitposition

Mit dieser Empfangseinheit können Sie die Programme einer Orbitposition, also eines ganz bestimmten Satelliten empfangen. In Deutschland wird die Antenne üblicherweise auf ASTRA 19,2° Ost ausgerichtet.
