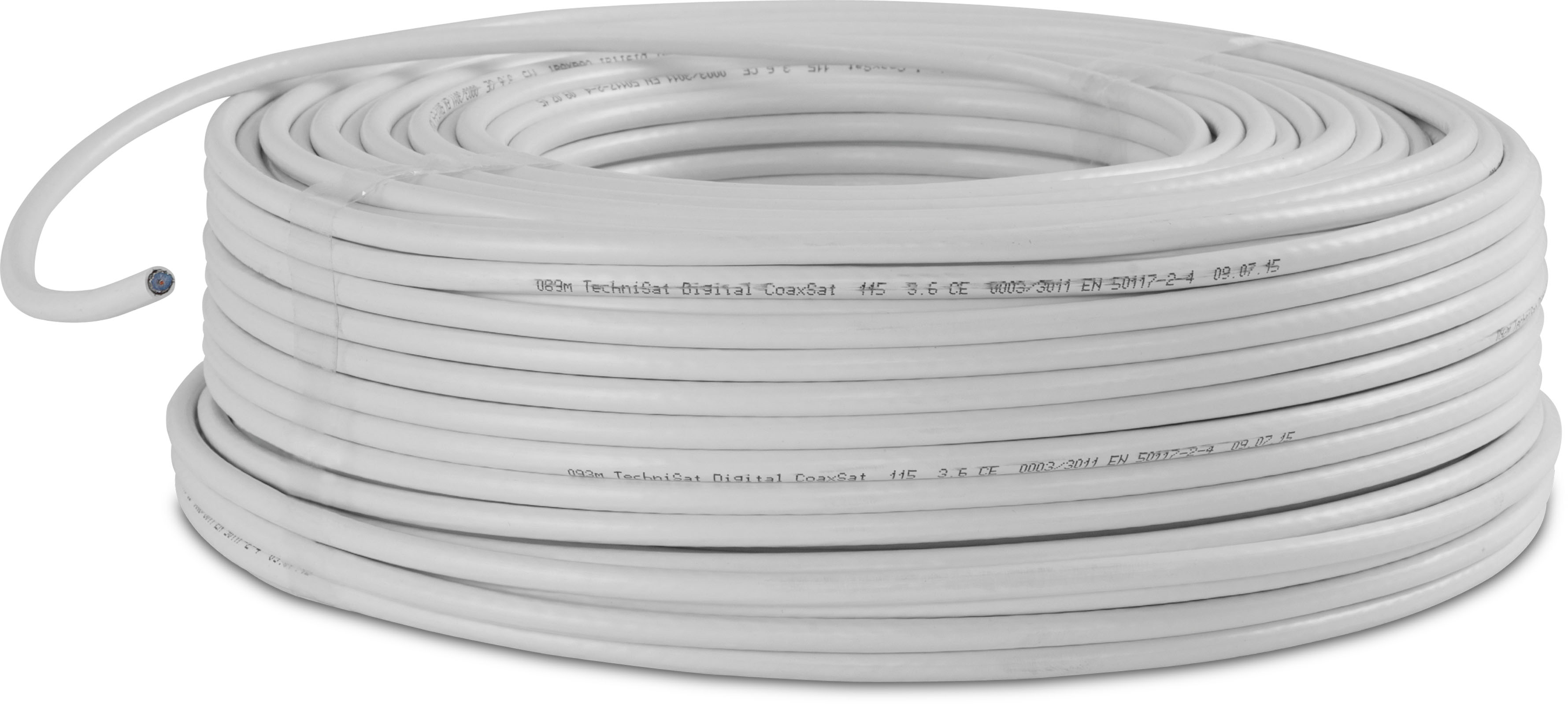

COAXSAT 115-3.6, 100-m-Ring
COAXSAT 115-3.6, 100-m-Ring
SALE
68,00 €*
Sie sparen 1,99 € gegenüber der UVP
EAN / GTIN: 4019588330115
Artikelnummer: 0003/3011
Nicht mehr verfügbar
- Innenleiter aus massivem hochreinen Elektrolytkupfer!
- Physikalisch geschäumtes, stabiles PE-Dieelektrikumg = sehr gute Dämpfung und Alterungsbeständigkeit!
- Alufolie, geklebt
- Geflecht aus verzinntem Kupfer; große optischen Bedeckung. Sehr gute Leitfähigkeit.
- 2. Alufolie geklebt. Komplettiert den 3-lagigen Außenleiter, der für beste Schirmeigenschaften sorgt!
Produktbeschreibung "COAXSAT 115-3.6, 100-m-Ring"
Das 3-fach geschirmte Hochfrequenzkabel CoaxSat 115-3.6 ist geeignet für den Einsatz im Sat- und BK-Bereich. Durch seinen geringen Durchmesser von 5,6 mm eignet es sich besonders zur Verlegung in engen Leerrohren. Die hohe Abschirmung schafft Sicherheit gegen Funkstörungen aller Art.
| Dämpfung | |
|---|---|
| 5 MHz | 2.45 dB/100m |
| 10 MHz | 3.34 dB/100m |
| 25 MHz | 5.05 dB/100m |
| 45 MHz | 6.57 dB/100m |
| 100 MHz | 7.2 dB/100m |
| 200 MHz | 11.8 dB/100m |
| 300 MHz | 13.9 dB/100m |
| 450 MHz | 17.8 dB/100m |
| 800 MHz | 24.6 dB/100m |
| 1000 MHz | 28.7 dB/100m |
| 1350 MHz | 33.2 dB/100m |
| 1750 MHz | 38.6 dB/100m |
| 2050 MHz | 42.9 dB/100m |
| 2250 MHz | 45.3 dB/100m |
| Transferimpedanz | |
| 5 MHz | ≤ 0.8 mΩ/m |
| 30 MHz | ≤ 0.15 mΩ/m |
| Technische Daten | |
| Frequenzbereich | 5 ... 3000 MHz |
| Impedanz | 75 Ω (± 3) |
| Innenleiter Durchmesser | 0.8 mm |
| Innenleiter Material | Cu blank (OFC) |
| Isolation | Zell-PE |
| Durchmesser Dielektrikum | 3.6 mm (± 0,1) |
| Außenleiter | 1x Alu-Folie geklebt + 1x Cu-Geflecht Sn + 1x Alu-Folie doppelt kaschiert |
| Mantel | PVC, weiß |
| Durchmesser übermantelt | 5.6 mm (± 0,2) |
| Biegeradius | ≥ 50 mm |
| Kapazität | 55 pF |
| Verkürzungsfaktor | 0.85 |
| Schirmungsmaß | ≥ 115 dB ≙ Klasse A+ |
| Top-Ausstattung | |
| Top-Ausstattung | Innenleiter aus massivem hochreinen Elektrolytkupfer! |
| Top-Ausstattung | Physikalisch geschäumtes, stabiles PE-Dieelektrikumg = sehr gute Dämpfung und Alterungsbeständigkeit! |
| Top-Ausstattung | Alufolie, geklebt |
| Top-Ausstattung | Geflecht aus verzinntem Kupfer; große optischen Bedeckung. Sehr gute Leitfähigkeit. |
| Top-Ausstattung | 2. Alufolie geklebt. Komplettiert den 3-lagigen Außenleiter, der für beste Schirmeigenschaften sorgt! |
| Top-Ausstattung | Strapazierfähige PVC-Mischung, die dem Kabel trotzdem die notwendige Flexibilität verleiht! |
| Rückflussdämpfung | |
| 5 - 30 MHz | ≥ 28 dB |
| 30 - 65 MHz | ≥ 22 dB |
| 65 - 470 MHz | ≥ 22 dB |
| 470 - 1800 MHz | ≥ 20 dB |
| 1800 - 2450MHz | ≥ 19 dB |
